用途

         鏈板回轉式格柵除污機（簡稱回轉式格柵除污機），適用于城市污水處理中雨水、污水泵站、給水提升泵站以及污水處理廠的進水泵房，用來攔截、清除漂浮雜物，是一種適用范圍較廣的除污設備。

結構及工作原理

         該設備采用鏈板回轉式，由固定柵條組成過水柵面，當污水流過時，大于柵隙的雜物被攔截，耙齒板的耙齒深入柵條的間隙中，當驅動裝置帶動牽引鏈作回轉運行時，耙齒把截留在柵面上的雜物自下而上帶至出渣口，雜物依靠重力自行脫落，從卸落口中落下至輸送機或垃圾小車內，然后外運或作進一步的處理。

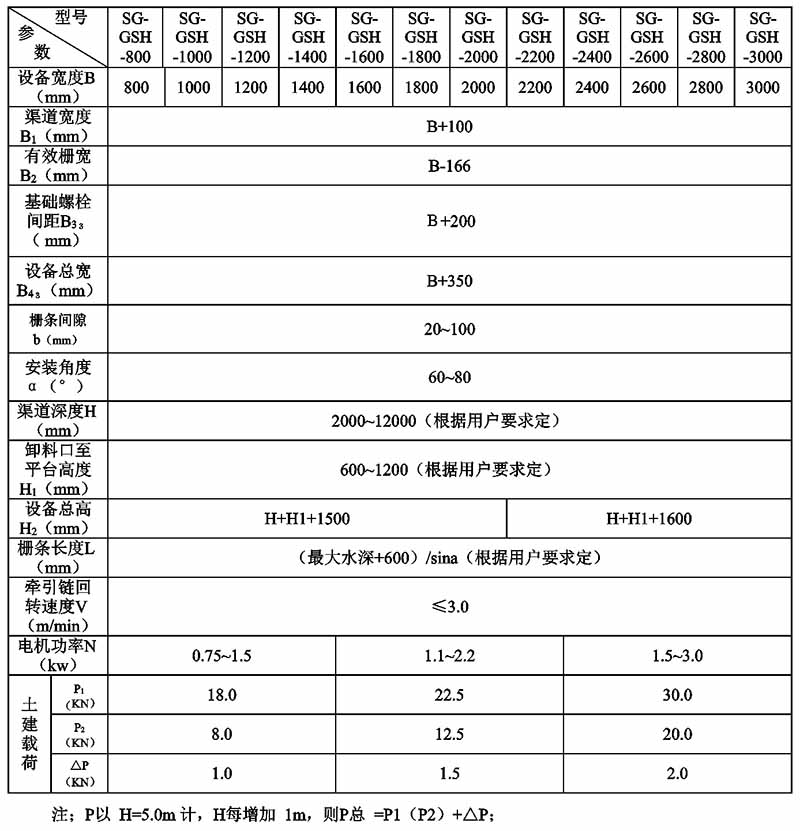

技術參數和安裝尺寸表

主要特點

         1.驅動裝置采用擺線針輪或斜齒輪減速電機經傳動鏈或驅動，噪聲低。結構緊湊、運行平穩等特點；

         2.耙齒板經精加工，精度高、外觀美觀，兩耙齒板間距為2.0~2.5m，中間增設1道撐擋，可有效的清除較大雜物；

         3.機架為整體框架結構，剛性強，安裝簡便，日常維修工作量少；

         4.設備操作簡便，可就地/遠程控制設備的運行；

         5.為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠；

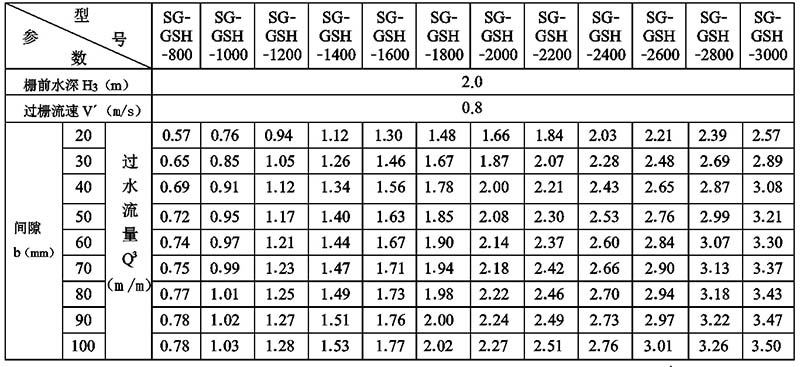

過水流量表

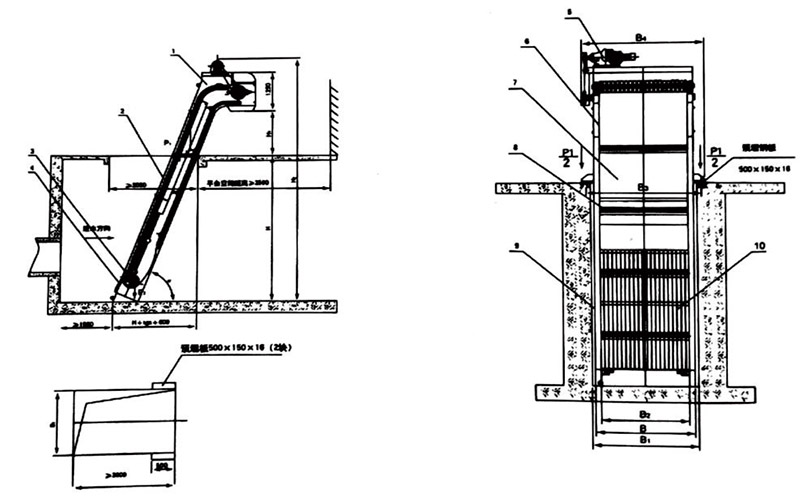

外形安裝尺寸圖

         1、機架  2、牽引鏈 3、導向裝置  4、底活動柵條 5、驅動裝置  6、檢修孔蓋板  7、托渣擋板  8、齒耙板   9、兩側擋板    10、柵條
